磁翻板液位計外形尺寸圖

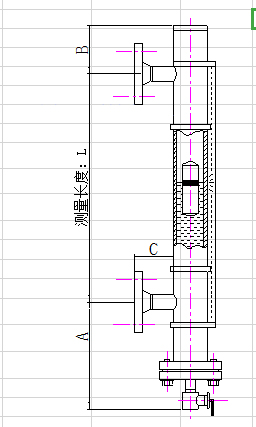

許多客戶在訂購更換液位計的時候不知道要給提供什么參數，這樣這邊沒法具體報價，客戶這邊也不知道買多長，什么樣規格的合適，**給說下，假如需要采購磁翻板液位計現場更換，需要提供哪些關鍵參數？如下圖：



di一：需要提供如上圖測量長度L的距離，也就是俗稱法蘭中心距的尺寸。這種情況是現場已經開好孔了，那測量下上下法蘭中心距離尺寸，這個一般也是固定的尺寸，千萬不能馬虎。誤差在±1mm，假如誤差在大很有可能就安裝不上。



*二：需要提供如上圖，A的距離，也就是一般下法蘭到地面的距離。假如現場液位計架空在350mm以上就沒有問題，假如尺寸小于這個范圍，記得特殊提供給，會做出不同尺寸的排污閥，或者特殊結構的液位計，以免液位計低端頂死在地面。



*三：上圖B的尺寸一般為標準100mm。C的尺寸也是100mm如果現場這些尺寸要求做長或者做短都需要告知。假如沒有特殊要求，都是按照常規尺寸定做。



*四還有常規的參數，測什么液體，介質密度，使用溫度，使用壓力。法蘭大小規格，材質，帶不帶遠傳？也就是4~20ma輸出，遠傳需要防爆嗎？一般防爆場合需要防爆的，危險氣體液體，也是需要防爆的。



以上都是常規的需要參數，還有非標的。那客戶就需要地提供外形尺寸了，如果法蘭中心距離跟顯示測量范圍不一致，必須要提供法蘭中心距離多長，測量范圍又是多長？像這種的如果測量范圍場的，頂部需要加排氣閥，以免液位計測量筒憋氣，液體有壓力，就沒辦法上升到上法蘭以上的距離。
