蒸汽夾套磁翻板液位計外形尺寸

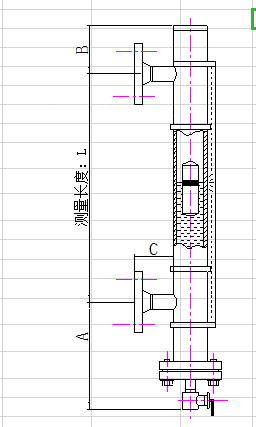

許多客戶在訂購更換蒸汽夾套磁翻板液位計的時候不知道要給廠家提供什么參數，這樣廠家這邊沒法具體報價，客戶這邊也不知道買多長，什么樣規格的合適，**給說下，假如需要采購側裝蒸汽夾套磁翻板液位計現場更換，需要提供哪些關鍵參數？如下圖：



*一：需要提供如上圖測量長度L的距離，也就是俗稱法蘭中心距的尺寸。這種情況是現場已經開好孔了，那測量下上下法蘭中心距離尺寸，這個一般也是固定的尺寸，千萬不能馬虎。誤差在±1mm，假如誤差在大很有可能就安裝不上。



*二：需要提供如上圖，A的距離，也就是一般下法蘭到地面的距離。假如現場液位計架空在350mm以上就沒有問題，假如尺寸小于這個范圍，*好特殊提供給廠家，廠家會做出不同尺寸的排污閥，或者特殊結構的液位計，以免液位計低端頂死在地面。



*三：上圖B的尺寸一般為標準100mm。C的尺寸也是100mm如果現場這些尺寸要求做長或者做短都需要告知。假如沒有特殊要求，都是按照常規尺寸定做。
